简介

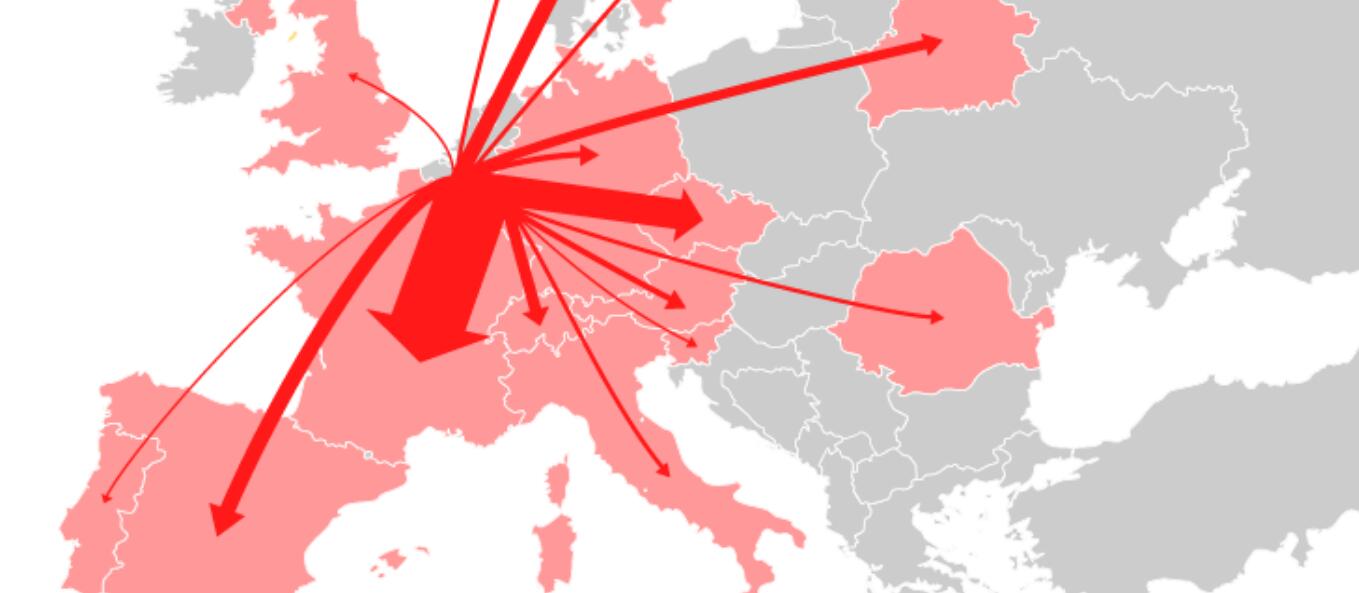

流向地图 (Flow Map) 在地图上显示信息或物体从一个位置到另一个位置的移动及其数量，通常用来显示人物、动物和产品的迁移数据。单一流向线所代表的移动规模或数量由其粗幼度表示，有助显示迁移活动的地理分布。
流向地图的绘制方法：从原点出发，再往外绘制「流向线」。箭头可用于表示方向，或者移动是进入还是外出。不用箭头则可以用来代表贸易往来。建议将流向线合并/捆绑在一起并避免彼此交迭，有助减少地图上的视觉混乱。
流向地图
解剖图
连接地图
简介

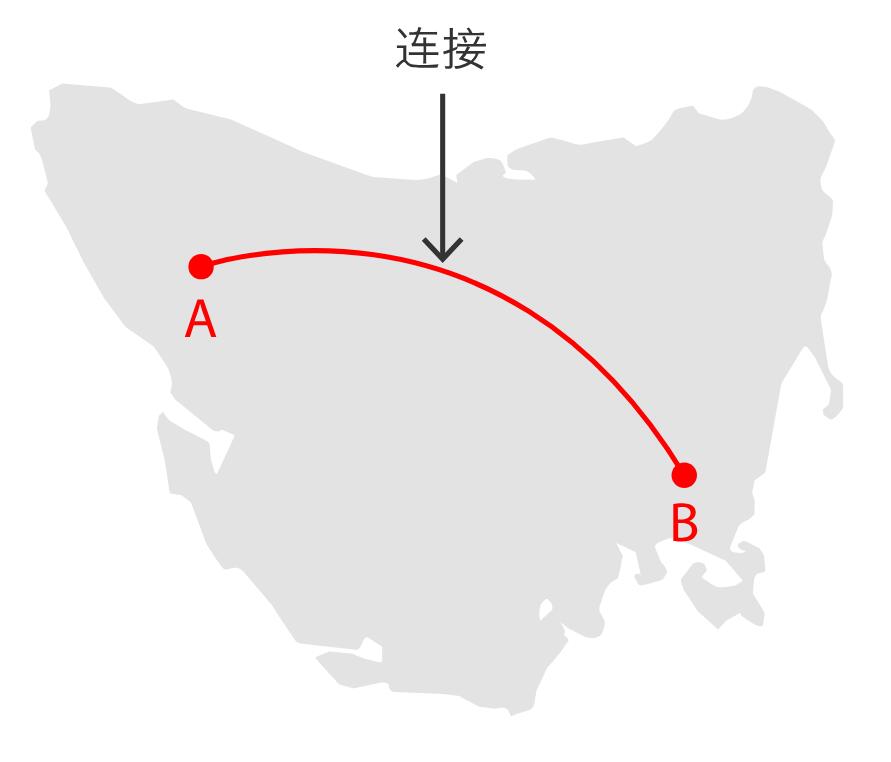

连接地图 (Connection Map) 即是用直线或曲线连接地图上不同地点的一种图表。
虽然连接地图非常适合用来显示地理连接和关系，但我们也可使用单一连接链路来显示地图路线。此外，通过研究连接地图上的连接分布或集中程度，我们也可以用它来显示空间格局。
连接地图
解剖图
桑基图
简介

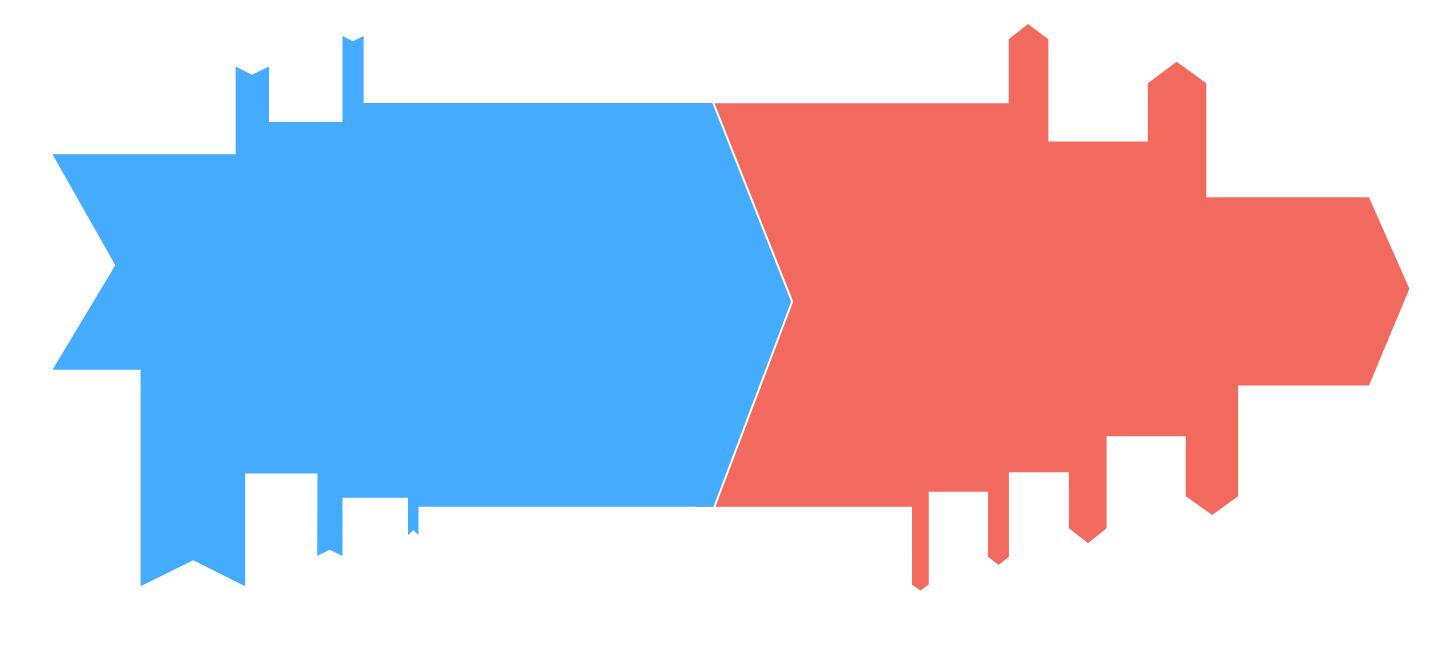

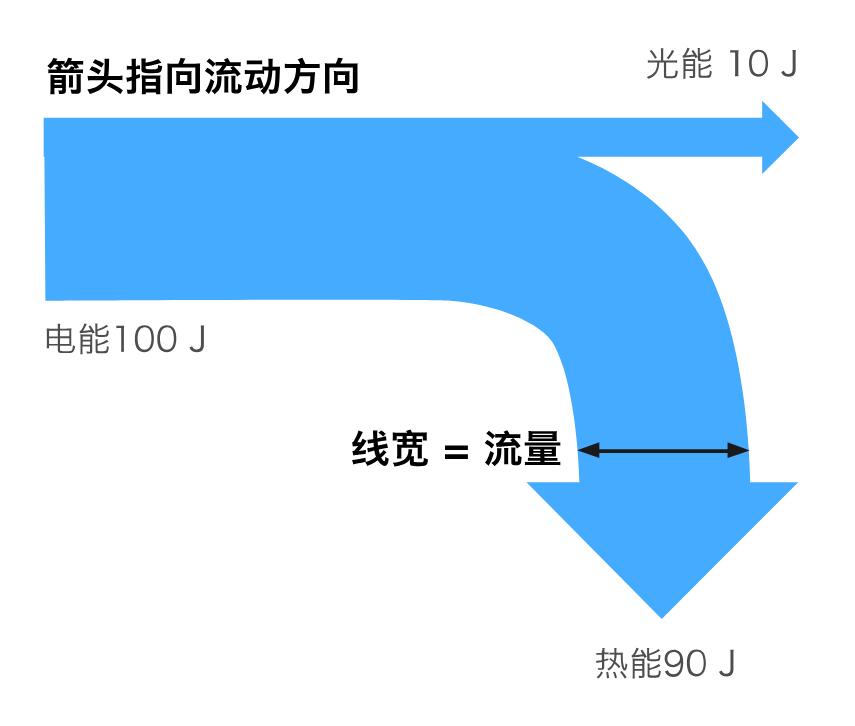

桑基图 (Sankey Diagram) 用来显示流向和数量（彼此之间的比例）。箭头或线的宽度用于显示大小，因此箭头越大，流量也越大。在每个流程阶段中，流向箭头或线可以组合在一起，或者往不同路径各自分开。我们可用不同颜色来区分图表中的不同类别，或表示从一个阶段到另一个阶段的转换。
桑基图通常用于显示能量、金钱或材料数据的转移，但也可用于显示任何独立系统的流程。
桑基图
解剖图
平行集合图
简介

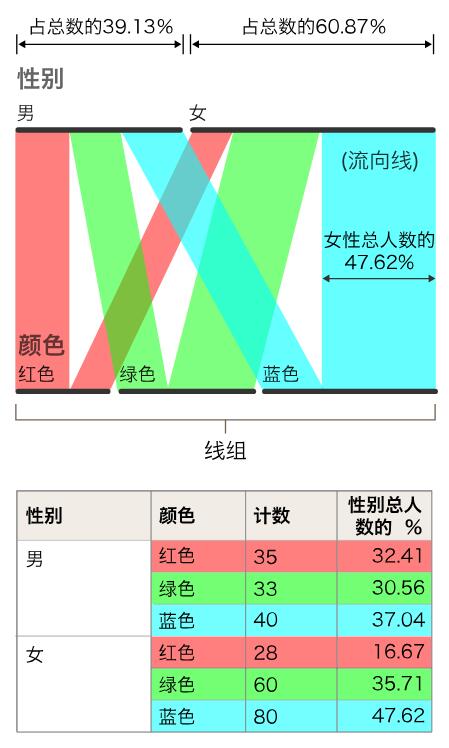

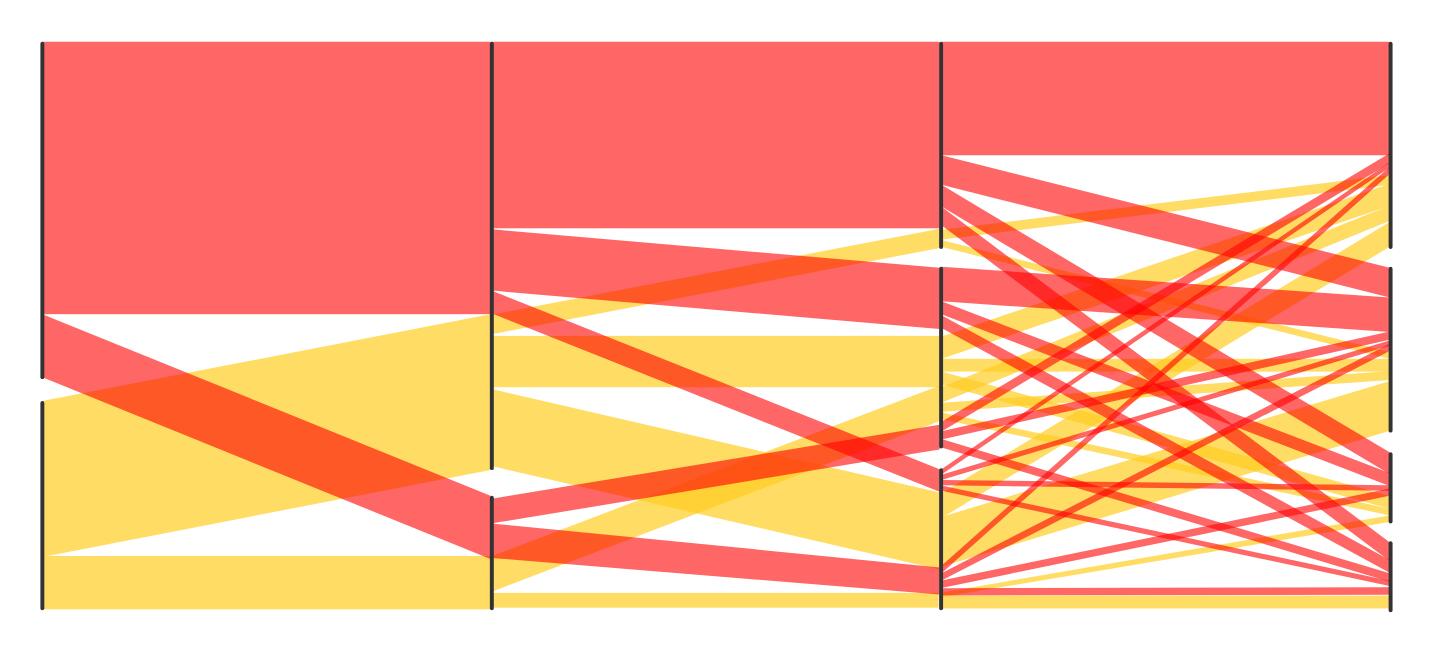

平行集合图与桑基图 (Sankey Diagrams)类似，两者同样显示流程和比例，但平行集合图不使用箭头，它们在每个所显示的线集 (line-set) 划分流程路径。
每个线集对应于一个维度/数据集，其数值/类别由该线集内的不同线段所表示。每条线的宽度和流程路径，均由类别总数的比例份数所决定。每条流程路径都可以用不同颜色代表，以显示和比较不同类别之间的分布。
平行集合图
解剖图
